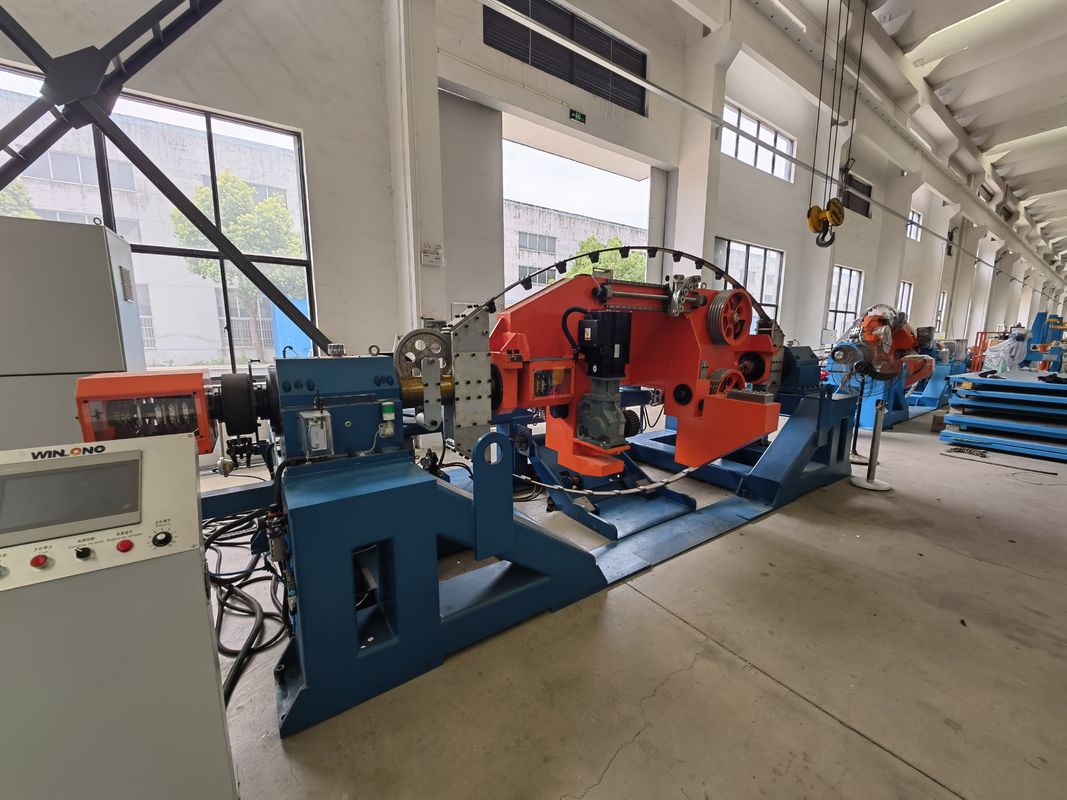

140 M/Min Hochgeschwindigkeit Double Twist Kupfer-Aluminium-Kabel Strander mit Kohlenstofffaser Bogen Tubular Strander Ersatz
  • 140 M/Min Hochgeschwindigkeit Double Twist Kupfer-Aluminium-Kabel Strander mit Kohlenstofffaser Bogen Tubular Strander Ersatz
  • 140 M/Min Hochgeschwindigkeit Double Twist Kupfer-Aluminium-Kabel Strander mit Kohlenstofffaser Bogen Tubular Strander Ersatz
140 M/Min Hochgeschwindigkeit Double Twist Kupfer-Aluminium-Kabel Strander mit Kohlenstofffaser Bogen Tubular Strander Ersatz

140 M/Min Hochgeschwindigkeit Double Twist Kupfer-Aluminium-Kabel Strander mit Kohlenstofffaser Bogen Tubular Strander Ersatz

Markenname Jiangsu Hopda Machinery
Model Number 1250
Einzelheiten zum Produkt
Inlet wire diameter:
Cu: φ 1.0 mm- φ3.2 mm/ 7 pieces; Al:φ1.6mm-φ3.2mm/7 pieces
Stranded cross-sectional area:
hard structure conductor 4-35mm², soft structure 4-50 mm2.
Lay length range:
35 - 400mm, touch screen setting and automatic calculation adjustment.
Stranded wire diameter:
Soft copper wire stranded outer diameter 3.0 mm -φ20 mm (using imported rotating mold)
Take-up reel diameter:
φ1250mm
Power supply:
380V 50HZ (or according to customer requirements).
Loading weight:
3500KG
Hervorheben:

140 M/Min Doppeldrehstrang

,

Hochgeschwindigkeits-Doppel-Twist-Strander

,

Kupfer-Aluminium-Kabel mit doppelter Drehstrang

Zahlungs- und Versandbedingungen
Payment Terms
T/T
Beschreibung des Produkts

Anwendung des Produkts:

Es eignet sich für die Verklebung von Kupferdraht und Aluminiumdraht oder die doppelte Verklebung von siebensträngigen Kerndraht von Kabeln mit einem Leiterquerschnitt von weniger als 50 mm2.





Technische Spezifikation:

Durchmesser des Einlassdrahtes Für geflochtenen weichen Kupferdraht: φ 1,0 mm- φ3,2 mm/ 7 Stück
Für Aluminiumdraht: φ1,6 mm-φ3,2 mm/7 Stück
Fläche des Stranded-Querschnitts Feststrukturleiter 4-35 mm2, weiche Struktur 4-50 mm2.
Längenbereich 35 - 400 mm, Touchscreen-Einstellung und automatische Berechnungsregelung.
Durchmesser von Strangdraht Weiches Kupferdraht mit Außendurchmesser von 3,0 mm bis 20 mm (mit importierter Drehform)
Drehrichtung S, Z. (Sie können jede Richtung der linken und rechten Drehung wählen)
Drehgeschwindigkeit 800 RPM/Max. Normale Produktionsgeschwindigkeit 720 (die schnellste Geschwindigkeit des fertigen Produkts ist 140 m/min)
Macht Drehmotor mit 42 kW Servomotor + spezielle Wechselrichtersteuerung
Traktion - 32 kW Servomotor + spezielle Wechselrichtersteuerung
Zurückwicklung - Servomotor von 7,5 kW + spezielle Wechselrichtersteuerung
Durchfahrt - Reduktionsmotor mit 750 Watt
Durchmesser der Aufnahmerolle φ1250 mm
Lastgewicht 3500 kg
Stromversorgung 380V 50HZ (oder nach Kundenanforderungen).
Verfahren zum Be- und Entladen von Rollen Elektrohydraulisches Heben, Laden und Entladen von Paletten
Geräuscharme Konstruktion Schalldichte Sicherheitsdeckung, geringer Lärm.
Bremsen pneumatische Bremsscheibe.
Kontrolle PLC-Steuerung.
Servo-Steuerung.
Abschaltung, Abschaltung.
Stehen Sie an, wenn Sie die Satzmeter erreichen.
Sicherheitsgrenzkontrolle.
Die Lichtsteuerung im Gerät.
Betriebsluftdruck 6 kg/cm2





Produktbeschreibung:

Unsere Produktionslinie mit 1250-Doppeldreh-Streifen besteht hauptsächlich aus dem Auszahlungsstand, dem Magnetpulverspannungsstand, dem Drehdrahtbaustand und dem Doppeldreh-Streifenstand.



Der Stranding-Host ist mit einem Kommunikationsmodul für die Währungsverteilung ausgestattet.die Möglichkeit einer Mulfunktionalität verringert.

140 M/Min Hochgeschwindigkeit Double Twist Kupfer-Aluminium-Kabel Strander mit Kohlenstofffaser Bogen Tubular Strander Ersatz 0

Mit Hilfe des Kommunikationsmoduls ist es uns gelungen, die Anzahl der Schaltungen auf nur drei zu reduzieren.Das Bild unten zeigt den Stromkollektor, wo die Schaltungen an alle elektrischen Komponenten des Strander angeschlossen sind.

140 M/Min Hochgeschwindigkeit Double Twist Kupfer-Aluminium-Kabel Strander mit Kohlenstofffaser Bogen Tubular Strander Ersatz 1
