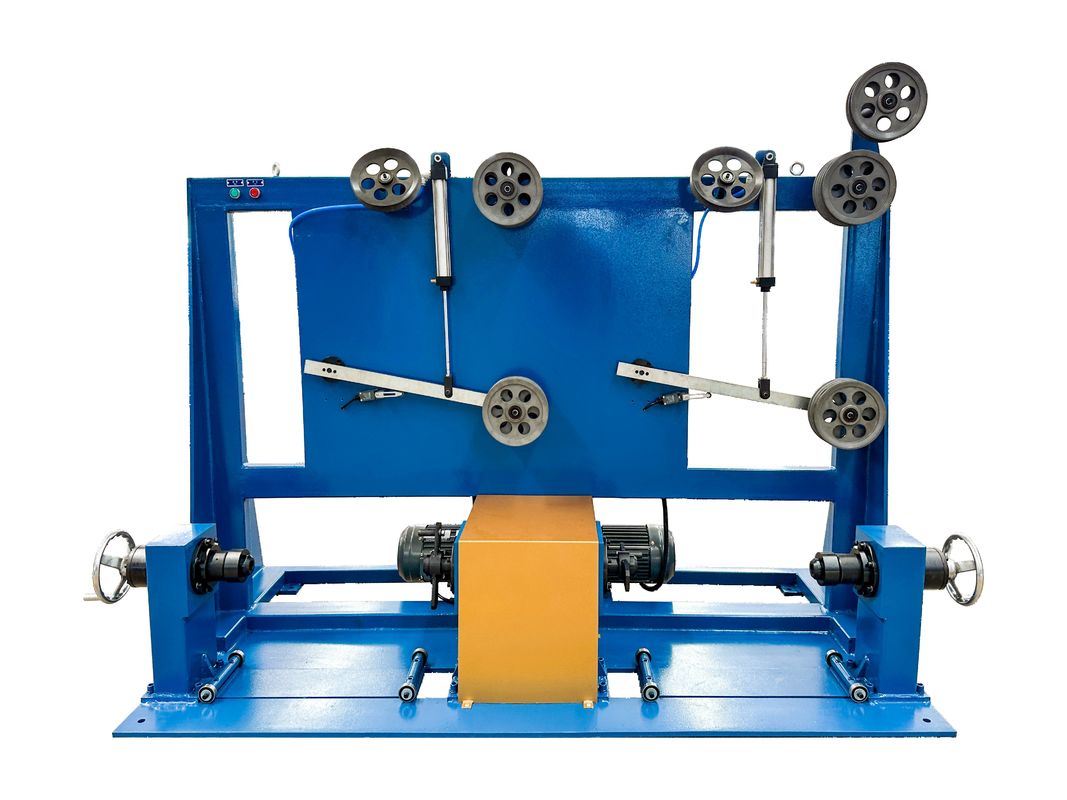

Effiziente Kabel-Aufnahme- und -Auszahlungs-Wicklungs- und Entwicklungsmaschine

Einzelheiten zum Produkt

Auszahlung und Aufnahme der Endart:

1250 bis 2500

Schachtlose Auszahlung und Aufnahme:

630 bis 2000

Portaltyp Auszahlung und Aufnahme:

630 bis 3150

Hervorheben:

Auszahlungs-Drahtwickler

Effiziente Kabelzahlmaschinen

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Verpackung Informationen

Standardverpackung, Frachtversand

Lieferzeit

30 Tage

Zahlungsbedingungen

L/C, T/T

Versorgungsmaterial-Fähigkeit

20 Sätze pro Monat

Beschreibung des Produkts

Anwendung:

Wir bieten eine Vielzahl von Abnahmen und Belohnungen an, um für Rollen unterschiedlicher Größe zu sorgen.

Technische Spezifikation:

1. Schachtlose Aufnahme

Modell	Φ630	Φ800		Φ1000	Φ1250		Φ1600
Anwendbarer Rollendurchmesser	Φ500-φ630 mm	Φ630-φ800 mm		Φ630-φ1000 mm	Φ800-φ1250 mm		Φ1250-φ1600 mm
Breite der Walze	375-475 mm	475 bis 600 mm		475 bis 750 mm	600 bis 950 mm		950 bis 1180 mm
Anwendbarer Drahtdurchmesser	Φ1.0-φ5.0 mm	Φ2.0-φ10 mm		Φ2.0-φ13 mm	Φ4.0-φ15 mm		Φ5.0-φ20 mm
Liniegeschwindigkeit (kleine Rolle)	≤125 m/Min.	≤157 m/Min.		≤157 m/Min.	≤251 m/Min.		≤376 m/Min.
Liniegeschwindigkeit (große Rolle)	≤157 m/Min.	≤251 m/Min.		≤314 m/Min.	≤376 m/Min.		≤502 m/Min.
Aufzugsmotor	0.55 kW	0.75 kW		0.75 kW	1.5 kW		1.5 kW
Auszahlungsmotor	5.5 kW	7.5 kW		7.5 kW	11 kW		15 kW
Überfahrt	Durchfahrt durch einen Rollring	Garnstäbe	Motor mit einer Leistung von 0,4 kW	Durchfahrt durch einen Rollring	Garnstäbe	Motor mit einer Leistung von 0,4 kW	Garnstäbe	Motor mit einer Leistung von 0,4 kW
Methode der Spitzenverschließung	mit einer Breite von mehr als 20 mm	mit einer Breite von mehr als 20 mm		mit einer Breite von mehr als 20 mm	mit einer Breite von mehr als 20 mm		mit einer Breite von mehr als 20 mm
Max.Last	600 kg	1000 kg		800 Kilo	2000 kg		3500 kg

Schachtlose passiven Auszahlungen:

Modell	Φ630	Φ800	Φ1250	Φ1600
Anwendbarer Rollendurchmesser	Φ500-φ630 mm	Φ630-φ800 mm	Φ800-φ1250 mm	Φ1250-φ1600 mm
Breite der Walze	375-475 mm	475 bis 600 mm	600 bis 950 mm	950 bis 1180 mm
Anwendbarer Drahtdurchmesser	Φ0.8-φ4.0 mm	Φ1.0-φ4.5 mm	Φ4.0-φ10 mm	Φ5.0-φ16 mm
Liniegeschwindigkeit (kleine Rolle)	≤690 m/Min.	≤865 m/Min.	≤1180 m/Min.	≤1130 m/Min.
Liniegeschwindigkeit (große Rolle)	≤865 m/Min.	≤1380 m/Min.	≤1780 m/Min.	≤1570 m/Min.
Aufzugsmotor	0.55 kW	0.75 kW	1.5 kW	1.5 kW
magnetische Kupplungsbremse	5 Kilo	10 kg	10 kg	20 kg
Methode der Spitzenverschließung	mit einer Breite von mehr als 20 mm	mit einer Breite von mehr als 20 mm	mit einer Breite von mehr als 20 mm	mit einer Breite von mehr als 20 mm
Max. Ladung	600 kg	1000 kg	2000 kg	3500 kg

Aktive Auszahlung ohne Schacht:

Modell	Φ630	Φ800	Φ1250	Φ1600
Anwendbarer Rollendurchmesser	Φ500-φ630 mm	Φ630-φ800 mm	Φ800-φ1250 mm	Φ1250-φ1600 mm
Breite der Walze	375-475 mm	475 bis 600 mm	600 bis 950 mm	950 bis 1180 mm
Anwendbarer Drahtdurchmesser	Für die Berechnung der Leistung:	Für die Prüfung der Leistung:	Φ4,0-φ10 mm	Φ5,0-φ16 mm
Liniegeschwindigkeit (kleine Rolle)	≤ 125 m/Min.	≤157 m/Min.	≤ 251 m/Min.	≤ 376 m/Min.
Liniegeschwindigkeit (große Rolle)	≤157 m/Min.	≤ 251 m/Min.	≤ 376 m/Min.	≤ 502 m/Min.
Aufzugsmotor	0.55 kW	0.75 kW	1.5 kW	1.5 kW
magnetische Kupplungsbremse	5.5 kW	5.5 kW	11 kW	11 kW
Methode der Spitzenverschließung	mit einer Breite von mehr als 20 mm	mit einer Breite von mehr als 20 mm	mit einer Breite von mehr als 20 mm	mit einer Breite von mehr als 20 mm
Max. Ladung	600 kg	1000 kg	2000 kg	3500 kg

Auszahlung und Aufnahme von Portaltyp

Modell	Φ1600	Φ2000	Φ2500	Φ3150
Anwendbarer Rollendurchmesser	φ1250-φ1600 mm	φ1600-φ2000 mm	Φ1800 Uhr.φ2500 mm	Φ1600-φ3150 mm
Spulenbreite	950 bis 1180 mm	1180 bis 1500 mm	1320-1900 mm	1180 bis 2300 mm
Anwendbarer Drahtdurchmesser	Φ5 -φ40 mm	ΦSiebenφ70 mm	Φ10-φ100 mm	Φ20-φ130 mm
Liniegeschwindigkeit	≤245 m/Min.	≤175 m/Min.	≤235 m/Min.	≤194 m/Min.
Aufzugsmotor	00,75 kW*2	1.5KW*2	1.5KW*2	2.2KW*2
Klemmmotor	0.75 kW	1.1 kW	1.1 kW	2.2KW
Durchfahrservomotor	0.75 kW	1.5 kW	1.5 kW	1.5 kW
Aufnahmemotor	5.5 kW	5.5 kW	5.5 kW	11 kW
Max. Ladung	6T	8T	15T	18T
