Rüstungsschläger, Kabelstrang, Sub Twist-Körper.
Spezifikation:
| Spezifikationen/Modell |
630 |
710 |
800 |
| Durchmesser des Drahtdurchgangs: |
F95mm |
F110mm |
F150 mm |
| Breite der Bandrolle |
20 bis 70 mm |
20 bis 60 mm |
20 bis 70 mm |
| Anzahl der Bandrollen |
2 Walzen |
2 Walzen |
2 Walzen |
| Aufbau der Verpackung mit Band: |
Halbgeschnitten |
Halbgeschnitten |
Halbgeschnitten |
| Spezifikation der Bandrolle: |
(Außendurchmesser * Innendurchmesser) Ф630×Ф200mm |
(Außendurchmesser * Innendurchmesser) Ф710×Ф200mm |
(Außendurchmesser * Innendurchmesser) Ф800×Ф200mm |
| Spannung der Verpackung: |
Getrennter Motor |
mit einer Spannung von mehr als 20 W, |
mit einer Spannung von mehr als 20 W, |
| Stahlstreifenpich: |
8 bis 195 mm |
8 bis 195 mm |
8 bis 195 mm |
| Motorleistung: |
18.5kw 1440 r/min |
22 kW 1440 r/min |
22kw 14700 r/min |
| Höchstdrehzahl |
350 r/min |
504 r/min |
504 r/min |
| Zentralhöhe der Ausrüstung |
1000 mm |
1000 mm |
1000 mm |
| Modell der Pneumatikbremse |
DBH-105 |
DBH-105 |
DBH-105 |
Anwendung:
Zur Umwicklung der Metallschicht in ein spiralförmiges Muster um das Kabel, um die mechanische Festigkeit und Haltbarkeit des Kabels zu erhöhen.

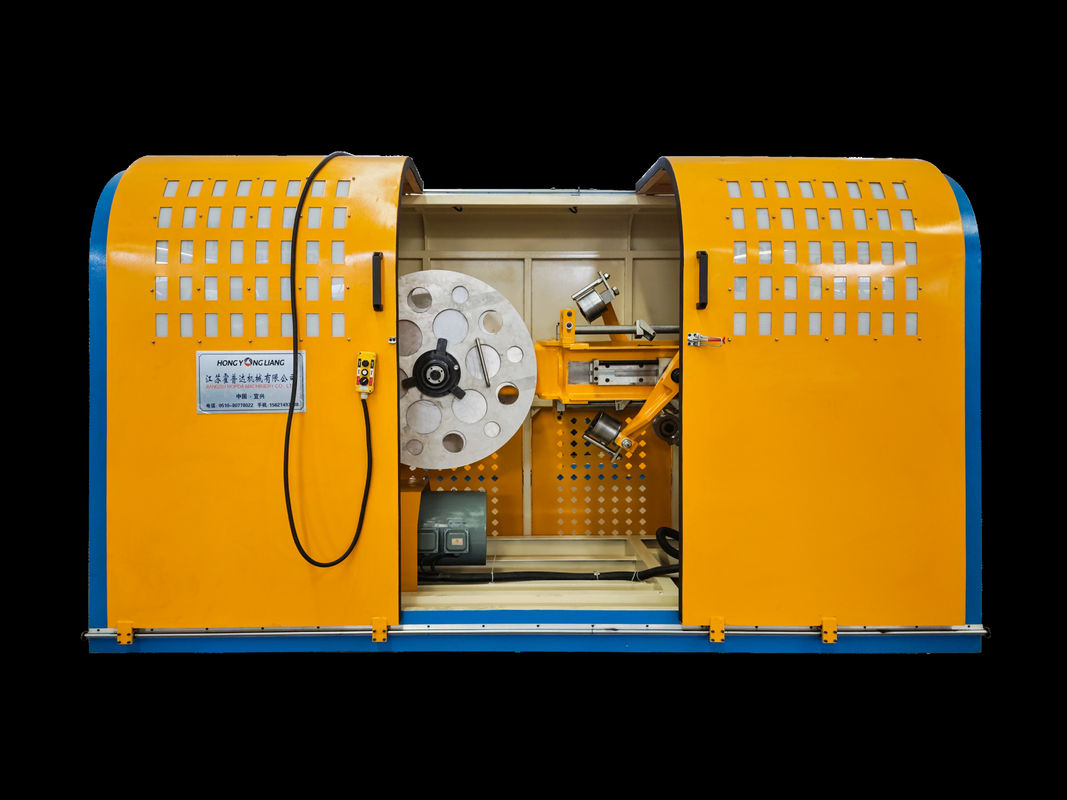

Beschreibung des Produkts
Ein An ist ein spezialisiertes Gerät, das in der Draht- und Kabelindustrie zur Herstellung von gepanzerten Kabeln verwendet wird.Es kombiniert die Funktionen der Panzerdraht Stranding und Kern Draht in einer einzigen Maschine.
Der Prozess der Verkleidungsdrähte besteht darin, mehrere Drähte zusammen zu verdrehen, um eine Schutzschicht, allgemein als Rüstung bekannt, um den Kern des Kabels zu bilden.Die Rüstung verschafft dem Kabel mechanische Festigkeit und Schutz, so dass sie für raue Umgebungen oder Anwendungen geeignet ist, bei denen eine zusätzliche Haltbarkeit erforderlich ist.
Bei der Verlegung des Kerndrahtes werden die Kerndrähte, die die elektrischen Signale oder Strom übertragen, in die gepanzerte Schicht gelegt.Die Maschine ist so konzipiert, dass die Kerndrähte genau neben den Rüstungsdrähten positioniert und gelegt werden, um eine Kompositkabelstruktur zu erzeugen.
Zu den wichtigsten Merkmalen und Fähigkeiten einer Armoring Cum Core Laying Machine gehören:
-
Drahtverbindung: Die Maschine ist mit Strangköpfen oder Schrauben ausgestattet, um die Panzerdraht zu halten. Diese Drähte werden in einem bestimmten Muster oder einer bestimmten Konfiguration zusammengeschlungen, um die Panzerschicht zu bilden.
-
Kerndrahtlegung: Die Maschine verfügt über Mechanismen zur Positionierung und Verlegung der Kerndrähte neben den Rüstungsdrähten.Die Kerndrähte werden typischerweise in den Lücken zwischen den Panzerdraht platziert und während des Verlegungsprozesses an Ort und Stelle befestigt.
-
Spannungskontrolle: Die Maschine stellt Spannungskontrolle-Mechanismen zur Verfügung, um eine gleichbleibende Spannung des Drahtes während der Stranding- und Verlegungsabläufe sicherzustellen.Dies hilft, die strukturelle Integrität und Qualität des Kabels zu erhalten.
-
Geschwindigkeitssteuerung: Die Maschine bietet eine verstellbare Geschwindigkeitssteuerung, um unterschiedlichen Produktionsanforderungen und Kabeltypen gerecht zu werden.
-
PLC-Steuerelement: Die Maschine ist mit einem programmierbaren Logikcontroller (PLC) ausgestattet, um die Bearbeitung, die Einstellung der Parameter und die Überwachung der Stranding- und Verlegungsprozesse zu erleichtern.Es ermöglicht eine präzise Steuerung und Synchronisierung der Funktionen der Maschine.
800 Rüstungsmaschine
630 Panzermaschine
710 Panzermaschine
