Automatische Spannung Kantelier Einzeldrehmaschine Bündelung Kabel Draht Strander

Automatische Spannung Kantelier Einzeldreh-Bündelungsmaschine Kabel Draht Strander

Technische Spezifikation

Anwendungn

Anwendbar für Datenkabel (cat5e/cat6/cat6a/cat7) und Mehrstrang-Kernkabel

und in der Zwischenzeit auch verwickeln.

Eigenschaft:

l Die Wickelbox bewegt die Trays nach links und rechts entlang des Schiebeweges mit stabilem Schwung und schrittloser Einstellung, und das Strangdrahtkabel ist ordentlich angeordnet und mit ausgewogener Spannung.

l Im Vergleich zu herkömmlichen Einstrangmaschinen hat sie den Vorteil, dass Schraubstangen bei hoher Geschwindigkeit nicht zerbrechen.

l Das Ein- und Entladen von Behältern ist einfach und mit geringem Arbeitskräfteverbrauch.

l Computergesteuerte Steigung, Spannungsfreies Zugrad, Bewegungskabel, Durchgangspfad, Erhöhung des Zugraddurchmessers zur Verringerung der Drahtkabelkurve.

l Die verankerte Haupteinheit verfügt über eine Kantilever-Arm-Struktur, einen drehenden Körper mit geringer Drehinertie, hohen Drehzahlen und stabiler Drehzahl.

Beschreibung des Produkts:

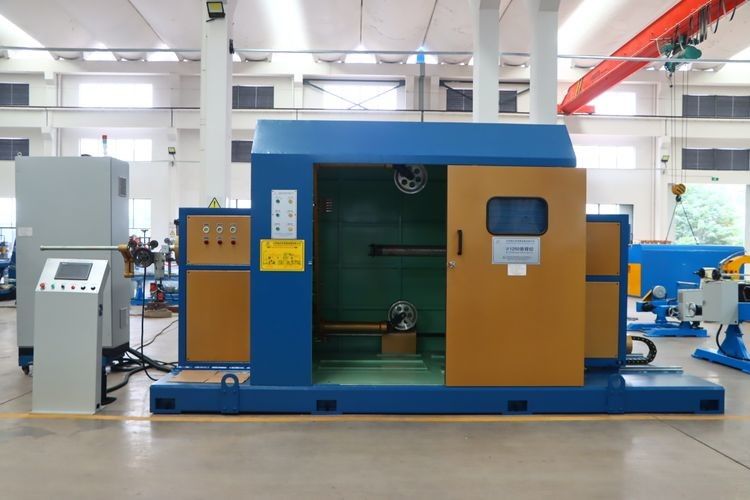

Eine automatische Spannungskantilever-Single-Twist-Bunching-Maschine für Kabeldraht-Stranding ist eine spezifische Maschine, die zur Herstellung von verdrehten Kabeldrahtbündeln verwendet wird.Hier sind die Hauptmerkmale einer solchen Maschine:

1. Kabeltyp: Die Maschine ist für Kabeldrahtverbindungen ausgelegt und kann verschiedene Kabeltypen, wie Stromkabel, Kommunikationskabel oder andere Kabel, die verdrehte Drahtbündel erfordern, verarbeiten.

2. Kantilever-Design: Die Maschine verfügt über ein Kantilever-Design, das einen erweiterten Arm oder einen Strahl umfasst, der die rotierenden Komponenten unterstützt.Dieses Design bietet Stabilität und Flexibilität während des Stranding-Prozesses, so daß der Zugang zum Strandbereich und das Be- und Entladen der Kabel leicht ist.

3. Einfach-Twist-Bunching-Konfiguration: Die Maschine verwendet eine Einfach-Twist-Bunching-Konfiguration, bei der mehrere Kabelladen in einem spiralförmigen Muster zusammengewickelt werden, um den Kabeldrahtbund zu bilden.Diese Konfiguration sorgt dafür, dass die Drähte fest zusammengehalten werden, um eine stabile und zuverlässige Kabelansammlung zu schaffen.

4. Auto-Spannung: Die Maschine ist mit einer Auto-Spannungsfunktion ausgestattet, die die Spannung der Kabelleitungen während des Stranding-Prozesses automatisch anpasst und aufrechterhält.Dies trägt dazu bei, eine gleichbleibende Spannung während der gesamten Produktion zu gewährleisten, wodurch hochwertige Kabeldrahtbündel hergestellt werden.

5. Stranding-Prozess: Die Maschine beinhaltet rotierende Komponenten, die die Kabeldraht zusammendrehen, um eine eng verbundene Kabelstruktur zu bilden.Der Stranding-Prozess stellt sicher, dass die einzelnen Drähte ordnungsgemäß angeordnet und zusammengehalten werden, um ein funktionelles Kabeldrahtbündel zu schaffen.

6. Bedienfeld: Die Maschine verfügt in der Regel über ein Bedienfeld, mit dem die Bediener verschiedene Parameter wie Spannung, Drehrichtung und Geschwindigkeit überwachen und anpassen können.Das Bedienfeld bietet eine Schnittstelle zur Einstellung und Änderung der Betriebsparameter der Maschine, einschließlich der automatischen Spannungseinrichtungen.

7. Sicherheitsmerkmale: Die Maschine kann Sicherheitsmerkmale wie Notstoppknöpfe, Schutzdeckel und Sensoren enthalten, um einen sicheren Betrieb zu gewährleisten und Unfälle zu verhindern.

Leistung
Diese Maschine besteht aus PLC-Verfahren, Wechselrichter-Geschwindigkeitsregelung Steuerung, pneumatische Steuerung, Kantilever Kabel Drehbewegung,Die Aufnahmebewegung der Schraube und die Querbewegung werden durch mechanische und pneumatische Verbindung gesteuert.Also, die ausgezeichnete Timing-Leistung der Einheit von Anfang an.
Normalbetrieb, langsame Anschaltung und Notstoppbedingungen, außerdem wird gleichzeitig mit kleinen Fehlern ein stabiler Drehstand gewährleistet.Solche Verkabelungsreihen sind einzigartig in der Konstruktion der Produktionslinie.Technologisch fortgeschritten und ist das bevorzugte Produkt für die Serienproduktion von Verkabelungen und Verpackungen.
