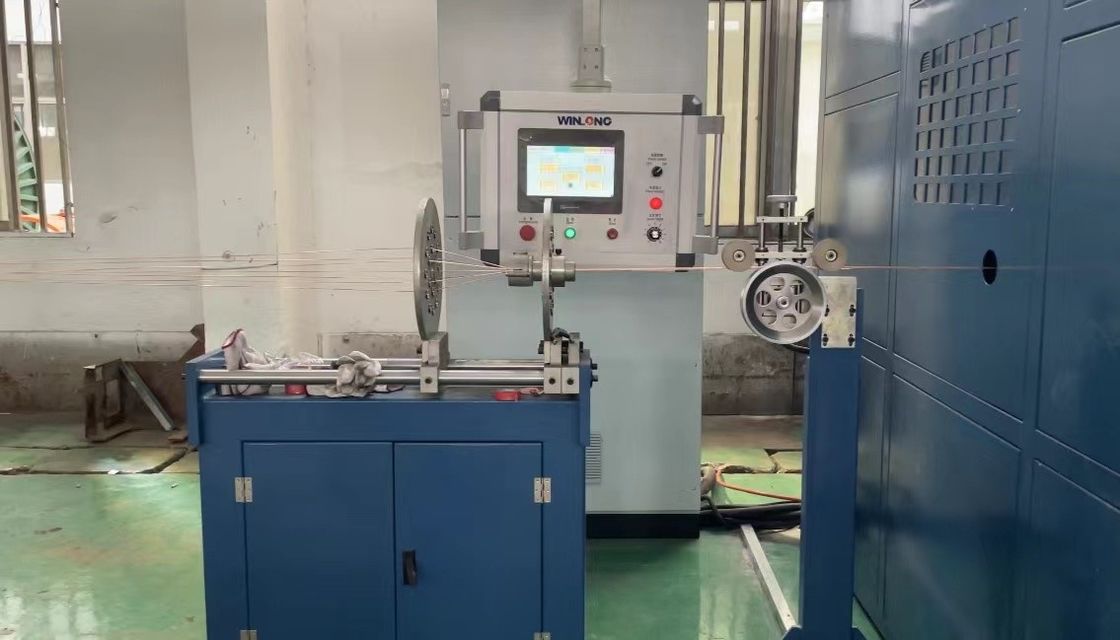

0.08-1.04mm Elektrische Kupferdraht-Bunching-Maschine Doppeldrehung
Technische Spezifikation
| Modell |
YL-1600 |
| Durchmesser von Strangprodukt (mm) |
Max, du bist ein guter Mann.30 |
| Fläche des Stranging-Abschnitts in mm2 |
16 bis 95 |
| Durchmesser des Einlassleiters (mm) |
1.2-3.6 |
| Durchmesser aus Einlassdraht (mm) |
1.0 bis 10.0 |
| Liniegeschwindigkeit (m/min) |
Max, du bist ein guter Mann.150 |
| Strang-Spitch (mm) |
60 bis 400 |
| Drehgeschwindigkeit (rpm) |
Max, du bist ein guter Mann.500 |
Anwendung:
Geeignet für die Verformung von Kupferleitungen, Aluminiumlegierungsleitungen usw. und für die Verformung von Kabelkerndraht.
Eigenschaften:
- Die Maschine wird durch eine PLC mit einer Mensch-Maschine-Schnittstelle gesteuert. Die digitale Steuerungstechnologie und die PLC-Programmierung sorgen für die Zuverlässigkeit des gesamten Steuerungssystems.Die Strangschwelle kann mit Hilfe des Touchscreen flexibel eingestellt werden.
- Sie verwendet einen Bogen aus Kohlenstofffaser, der hochfeste und leichte Stoffe enthält.
- Die Bug-, Traktions- und Aufnahmesysteme verwenden alle unabhängige Motoren.
- Die Produktionseffizienz des Doppeldreh-Bunchers ist etwa dreimal so hoch wie die des starren Strands.
Beschreibung des Produkts:
Die "0,08-1,04mm elektrische Kupferdrahtbündelmaschine" ist eine spezielle Ausrüstung, die in der Drahtherstellungsindustrie verwendet wird.Es ist so konzipiert, dass mehrere Kupferleitungen zusammengefügt werden, um ein Kabel zu bilden.Die Maschine ist speziell für Drähte mit einem Durchmesser von 0,08 mm bis 1,04 mm geeignet.
Der "Double Twist"-Mechanismus dieser Maschine ermöglicht es, die Drähte gleichzeitig in zwei Richtungen zu verdrehen.Verbesserung der Gesamtfestigkeit und Flexibilität des Drahtes.
Bei der Verwendung der elektrischen Kupferdrahtbündelmaschine werden die Kupferdrähte innerhalb des angegebenen Durchmesserbereichs in die Maschine eingespeist.und die Maschine sammelt sie zusammen ohne zu verdrehen um einen Haufen zu schaffenDieses Bunching-Verfahren wird typischerweise verwendet, wenn ein Kabel mehrere Drähte benötigt, die ohne Verdrehen zusammengefasst werden müssen, z. B. in Stromkabeln oder Steuerkabeln mit parallelen Leitern.
Die drehenden Komponenten der Maschine sammeln die Drähte in einer kontrollierten Weise, um die richtige Ausrichtung und Spannung zu gewährleisten.eine stärkere und haltbarere Struktur bilden.
Die elektrische Kupferdrahtbündelmaschine mit Doppeldrehfunktion ist speziell für elektrische Kupferdrähte ausgelegt,mit einer Breite von mehr als 20 mm,, wie z.B. in der Elektro- und Elektronikindustrie. Die Fähigkeiten und Spezifikationen der Maschine, wie Geschwindigkeitsbereich und Drahtkapazität,kann je nach Hersteller und Modell variieren.
Es ist wichtig zu beachten, dass der erwähnte Drahtdurchmesserbereich von 0,08 mm bis 1,04 mm als Beispiel angegeben wird.Verschiedene Maschinen können unterschiedliche Durchmesserbereiche und zusätzliche Eigenschaften haben, um spezifische Drahtgrößen und Produktionsanforderungen zu erfüllen.
Leistungsmerkmale:
Einmalige Spannmaschine mit Spannmaschinenstruktur und übernimmt PLC-Programm + Frequenzumwandlungsgeschwindigkeitssteuerung + pneumatische Steuerung, um die gleichmäßige Spannung des Kabels zu gewährleisten;mit einer Breite von mehr als 20 mm,, wird eine einmalige Drehstruktur eingeführt, und ein Lenkrad mit großem Durchmesser ist so konzipiert, dass Biegung und geringer Verlust minimiert werden;und die Querschnittsbewegung der Drahtwalze, durch die doppelte Steuerung der mechanischen Verbindung und des elektrischen Geräts, sicherzustellen, dass das Gerät eine ausgezeichnete Synchronisierung von den vier Zuständen des Starts, des normalen Betriebs, des langsamen Stopps hat,und Notstopp. Stabile Eigenschaften; stabile Leistung des Drehstands. Einfache Bedienung, um eine hervorragende Produktleistung zu gewährleisten.
φ1000 mm Freischaltmaschine mit einem Dreh:
I. Anwendung des Geräts: Es eignet sich für die Verklebung von Kupferdraht mit mehr als sieben Strängen, wie z. B. elektronische Drähte, Stromleitungen, nackte Kupferdrähte, Netzwerkleitungen usw.
II. Creel-Stand (separat aufgeladen)
1) vertikaler Typ (mit verstellbarer Spannung)
a: Es wird auf eine Seite der Ausrüstung gelegt. Es kann 12 oder 24 Köpfe haben. Das Auszahlungsfach hat einen maximalen Außendurchmesser von 8′′.
2) Horizontale Art (mit verstellbarer Spannung)
b: Es wird auch auf eine Seite der Ausrüstung gestellt. Es kann 6 oder 12 Köpfe haben.
II. Struktur des Eintrittsdrahtes
1) Nachdem alle Leitungen vom Kreisstand aus bezahlt wurden, gelangen sie zunächst in einen Verteiler
Platte über eine Gruppe von Triebwerksrollen und dann die Matratze für das Stranden.
IV. Leistung und Parameter der Ausrüstung:
Modell auf der rechten Seite: Der Bediener ist nach vorne gerichtet und die Leitungen kommen von der rechten Seite ein. (
- Drehgeschwindigkeit des gewölbten Bandes: Max: 1800 RPM.
- Layer: 11,15 mm-60,24 mm (nach Wunsch des Kunden angepasst werden kann) und kann manuell geändert werden.
- Berechnung der Stranglänge: m/min=Lay*2/1000*Stranggeschwindigkeit pro Minute
- Legenrichtung: Links oder rechts
- Durchmesser jeder Zuführleitung: Ø0,16 mm-Ø1,0 mm
- Streckfläche: 0,4 mm2-5,5 mm2
- Drahtanordnung: Gerät zum Anordnen von polierten Stangendraht aus dem deutschen Typ mit verstellbarem Durchgang und Abstand
- Schmierung der Spindel: Manuelle Fettzufuhr durch eine Fettpistole
- Antriebsmotor: Es besteht aus einem AC 380V 1400RPM Der Teco-Motor für das Fahren10HP 10HP American Emerson-Wandler und kann schrittlose Geschwindigkeitsregelung realisieren.
- Bremsen: elektromagnetische Bremse, die durch interne und externe Trennung automatisch bremsen kann
- Trennschutz: Automatisches Anhalten und Alarm bei innerer und äußerer Trennschaltung
- Inching: Die Inching-Taste auf der Außenseite der elektrischen Konsole
- Geschwindigkeitsanzeige: Das Fahrtzahlmesser auf der Steuerung
- Elektrische Steuerung: Die Einrichtung und die Bedienung der elektrischen Parameter der Ausrüstung erfolgt über das Bedienfeld.
- Außenstromleitung: Der Benutzer sollte die Außenstromleitung mit dem elektrischen Schrank verbinden.
- Alarmlicht: Rot
- Zählerzähler: Sechsstelliger elektronischer Zählerzähler
- Elektroelemente: nationale oder internationale bekannte Marken
- Lager: Lager, die mit Originalverpackungen aus Japan und Deutschland eingeführt wurden (z. B. KOYO, NSK und FAG)
- Innenzubehör: nationale oder internationale bekannte Marken
- Geräusche: < 75 dB (gemessen in 1000 mm Entfernung)
- Umgebungsfeuchtigkeit: ≤ 90% (falls mehr als 90%, trocknen Sie sie vor dem Anschalten der Ausrüstung durch Blasen)
- Werkstatttemperatur: ≤ 40°C (wenn sie über 40°C liegt, wird der Umrichter automatisch geschützt)
- Bodenfläche: L3100*W1800*H1700MM
- Farbe des Gehäuses: Apfelgrün (nach Wunsch des Kunden)
