60 m/Min Einfachdrehmaschine Kantelier Doppeldrehmaschine

Spinnmaschine für die Verknüpfung von Kupferdraht mit niedrigem Lärm

Technische Spezifikation

Anwendung:

Geeignet für die Verformung von Kupferleitungen, Aluminiumlegierungsleitungen usw. und für die Verformung von Kabelkerndraht.

Eigenschaften:

• Die Maschine wird durch eine PLC mit einer Mensch-Maschine-Schnittstelle gesteuert. Die digitale Steuerungstechnologie und die PLC-Programmierung sorgen für die Zuverlässigkeit des gesamten Steuerungssystems.Die Strangschwelle kann mit Hilfe des Touchscreen flexibel eingestellt werden.
• Sie verwendet einen Bogen aus Kohlenstofffaser, der hochfeste und leichte Stoffe enthält.
• Die Bug-, Traktions- und Aufnahmesysteme verwenden alle unabhängige Motoren.
• Die Produktionseffizienz des Doppeldreh-Bunchers ist etwa dreimal so hoch wie die des starren Strands.

Beschreibung des Produkts:

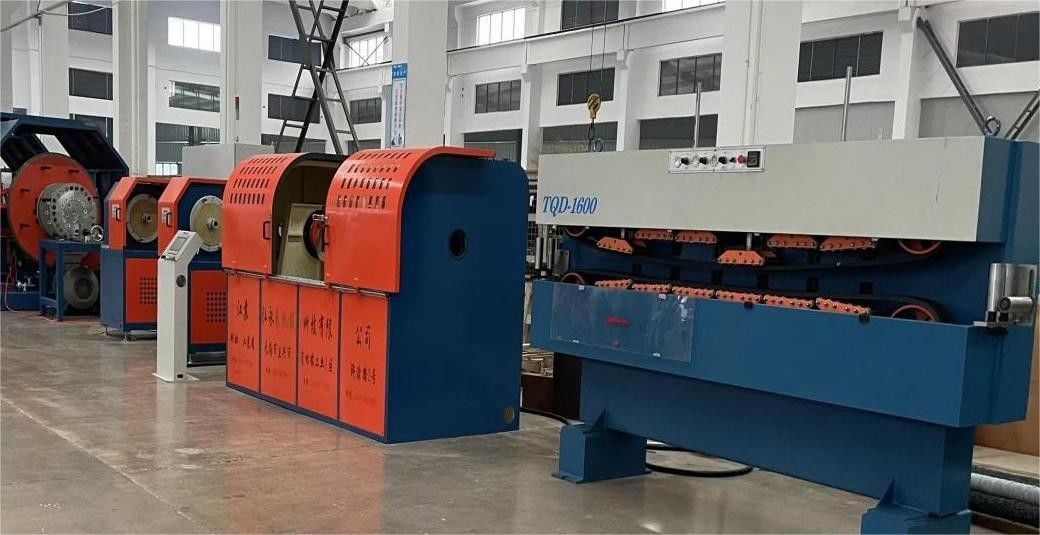

Die "Low Noise Copper Wire Double Twist Stranding Machine" ist ein spezialisiertes Gerät, das in der Drahtherstellung eingesetzt wird.Es ist so konzipiert, dass mehrere Kupferdrähte zusammengezogen oder verdreht werden, um ein Kabel oder ein Banddraht zu erzeugen.

Der Begriff "Low Noise" deutet darauf hin, daß diese Maschine so konzipiert ist, daß das Geräusch, das während des Stranding-Prozesses entsteht, minimiert wird.Dieses Merkmal kann zur Verringerung der Lärmbelastung in der Produktionsumgebung oder zur Schaffung einer komfortableren Arbeitsumgebung für die Bediener beitragen..

Die Maschine verwendet einen "Double Twist"-Mechanismus, d. h. sie dreht die Drähte gleichzeitig in zwei Richtungen, um ein dicht gefesseltes Kabel zu erzeugen.Diese doppelte Drehwirkung trägt dazu bei, die Stabilität und Integrität des resultierenden Kabels zu verbessern.

Der Hauptzweck der Maschine ist es, "Bunching Wire" herzustellen.Dieser Prozess erhöht die allgemeine Flexibilität und Festigkeit des Drahtes, so dass es für verschiedene Anwendungen geeignet ist.

Bei der Verwendung der Low Noise Copper Wire Double Twist Stranding Machine werden Kupferdrähte in die Maschine eingespeist und die Maschine dreht sie kontrolliert zusammen.Das resultierende Kabel oder das daraus entstehende Bündeldraht kann je nach Faktoren wie der Anzahl der verdrehten Drähte unterschiedliche Eigenschaften aufweisen, Richtung und Grad der Verwicklung sowie die spezifischen Anforderungen der Anwendung.

Es ist erwähnenswert, dass der Doppeldreh-Stranding-Prozess auf verschiedene Arten von Drähten angewendet werden kann, nicht nur Kupfer.die Maschine ist speziell für das Strängen von Kupferdraht ausgelegtDie daraus resultierenden Bündelungsdrähte können in verschiedenen Industriezweigen wie Telekommunikation, Stromverteilung und elektrische Verkabelung eingesetzt werden, wo flexible und robuste Kabel erforderlich sind.

Leistungsmerkmale:

1. Anwendbares Kerndraht: Ф0,6-6,0 mm.
2. Außendurchmesser der Strähnen: MAXФ15 mm,
3. Drehweite: 20 bis 200 mm.
4. Durchmesser der Rolle: F800 mm.
5. Geschwindigkeit der Ventilator-Winde: 600 U/min.
6. Richtung: Links und rechts "S", "Z" können gewechselt werden.
7. Betriebsmodus: Touchscreenbetrieb.
8. Produktionsleitungsgeschwindigkeit: 0-60 m/min

800-Strahlwinde:

1. Hauptmotor: 11 kW;
2. Hauptumrichter: 11 kW;
3. Bremse: 10 kg Pneumatische Scheibenbremse;
4. Drehzahlregelmotor: 3,7 kW;
5. Drehzahlumrichter: 3,7 kW;
6. Motor: Leistung 1/2 PS, Reduktionsverhältnis: 6:1,
7. Spezifikation der Aufnahmerolle: Φ800;
8. Verriegelung der Rolle: manuelle Verriegelung.
9. Rollenheber: elektrohydraulischer Heber.
10. Mensch-Maschine-Schnittstellenbetrieb: Die Drehdistanz, die Geschwindigkeit und der Zähler können jederzeit aufgezeichnet, angezeigt und eingestellt werden und verfügen über gemeinsame
11. Fehler bei der Anzeige; Farb-Touchscreen: 8 Farben 6 Zoll.
12. Spezifikationsmodell für den steuerbaren Steuergerät: SIEMENS S7-200 CPU266;
13. Spezifikation und Modell des Drehcodeurs: Japan Rheinland CB-2000HC;
14. Typ des Zählers: Der Zähler wird in der Maschine aufgezeichnet und auf dem Touchscreen angezeigt.
15. Alarm- und Stoppmessgerät für den Trenntyp eingesetzt;
16. Sicherheitsgrenze.
